Questão do ENEM 2021 · Regular

Ciências da Natureza · item 62293 do Inep

É possível ligar aparelhos elétricos de baixa corrente utilizando materiais comuns de laboratório no lugar das tradicionais pilhas. A ilustração apresenta uma montagem que faz funcionar um cronômetro digital.

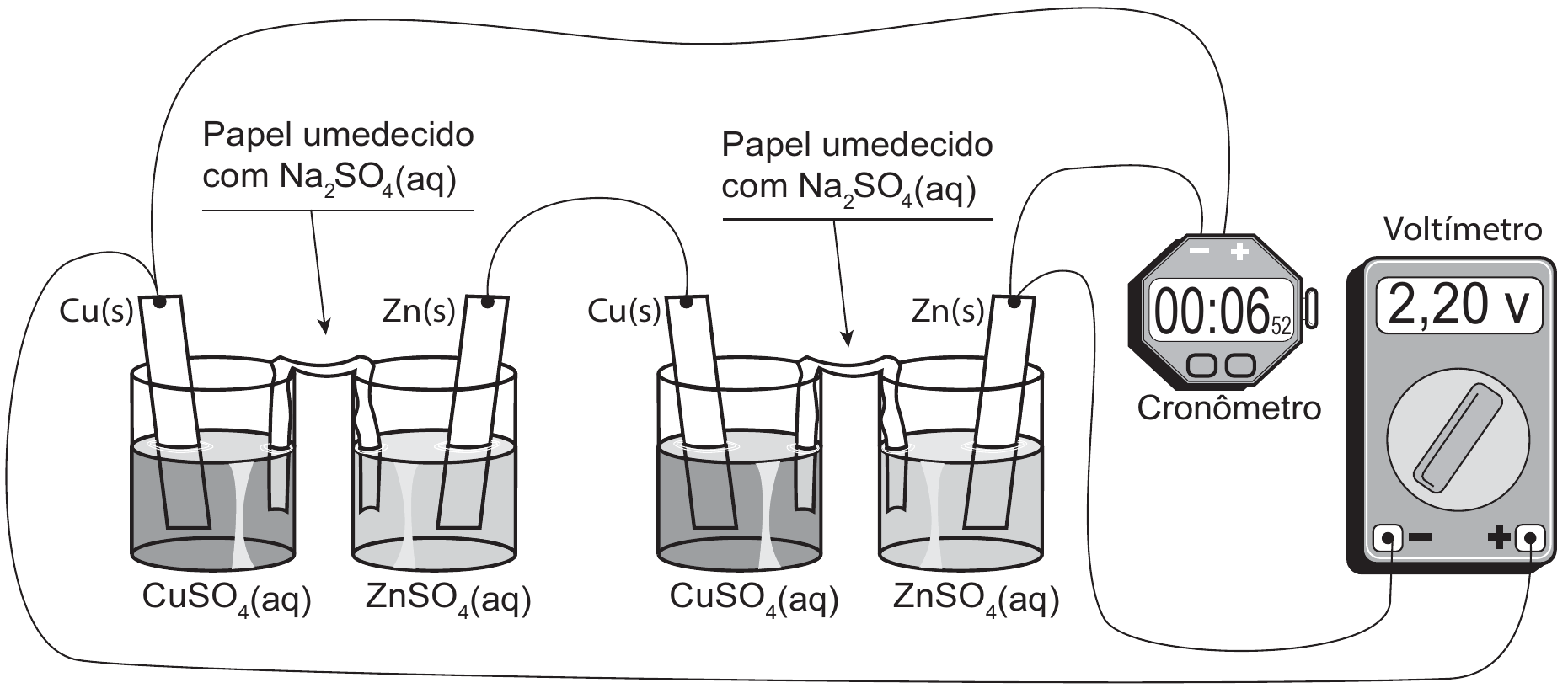

Montagem experimental: quatro béqueres em linha, agrupados dois a dois. No primeiro par, o béquer da esquerda tem solução escura rotulada CuSO4(aq) com uma placa Cu(s) mergulhada, e o da direita tem ZnSO4(aq) com uma placa Zn(s); uma tira rotulada “Papel umedecido com Na2SO4(aq)” liga os dois. O segundo par repete o mesmo arranjo, com outro CuSO4(aq)/Cu(s), outro ZnSO4(aq)/Zn(s) e outra tira de papel umedecido. Um fio liga a placa Zn(s) do primeiro par à placa Cu(s) do segundo. A placa Cu(s) da extremidade esquerda está ligada aos terminais + do cronômetro e do voltímetro; a placa Zn(s) da extremidade direita está ligada aos terminais − dos dois instrumentos. O cronômetro mostra 00:06, com 52 em algarismos menores à direita, e o voltímetro mostra 2,20 V.

Utilizando a representação de projetos elétricos, o circuito equivalente a esse sistema é

Questão oficial do ENEM 2021 (regular), Inep.

Escolha uma alternativa
