Questão do ENEM 2021 · Regular

Ciências da Natureza · item 14944 do Inep

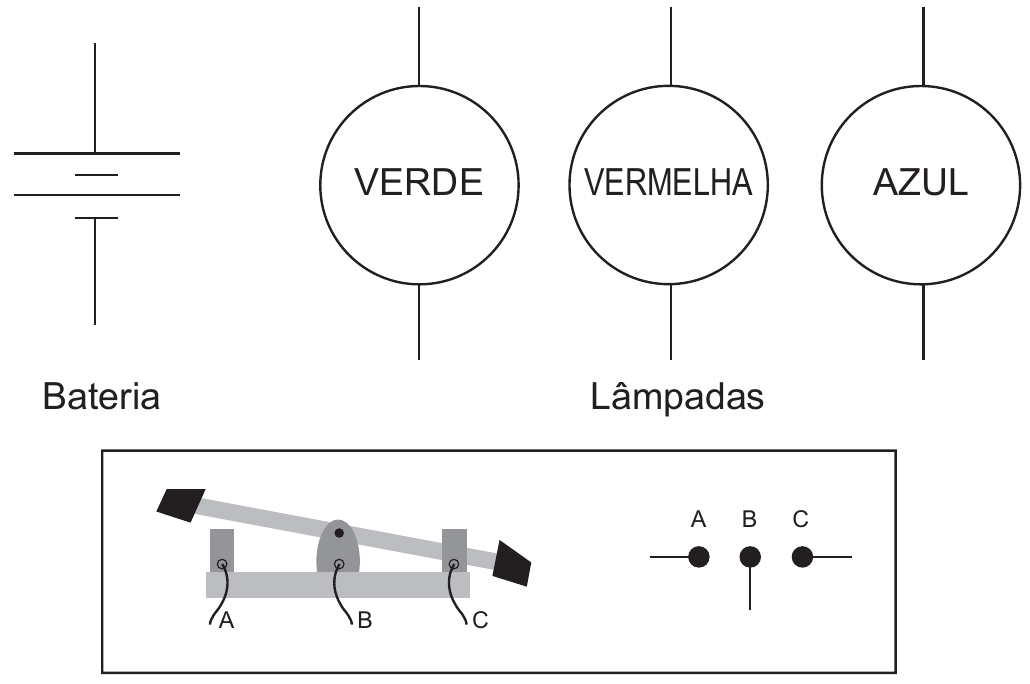

Um garoto precisa montar um circuito que acenda três lâmpadas de cores diferentes, uma de cada vez. Ele dispõe das lâmpadas, de fios, uma bateria e dois interruptores, como ilustrado, junto com seu símbolo de três pontos. Quando esse interruptor fecha AB, abre BC e vice-versa.

Componentes soltos: à esquerda, o símbolo de uma bateria, com a legenda “Bateria”; ao centro e à direita, três círculos escritos VERDE, VERMELHA e AZUL, com a legenda “Lâmpadas”; embaixo, num quadro, o desenho de uma chave de alavanca com três parafusos marcados A, B e C e, ao lado, o seu símbolo: três pontos em linha, rotulados A, B e C, com o ponto do meio ligado ao fio comum.

O garoto fez cinco circuitos elétricos usando os dois interruptores, mas apenas um satisfaz a sua necessidade.

Esse circuito é representado por

Questão oficial do ENEM 2021 (regular), Inep.

Escolha uma alternativa
