Questão do ENEM 2020 · Digital

Matemática · item 22700 do Inep

No projeto de uma nova máquina, um engenheiro encomendou a um torneiro mecânico a fabricação de uma peça, obtida a partir do recorte em um cubo, como ilustrado na figura. Para isso, o torneiro forneceu, juntamente com o desenho tridimensional da peça, suas vistas frontal, lateral e superior, a partir das posições indicadas na figura. Para facilitar o trabalho do torneiro, as arestas dos cortes que ficam ocultos nas três vistas devem ser representadas por segmentos tracejados, quando for o caso.

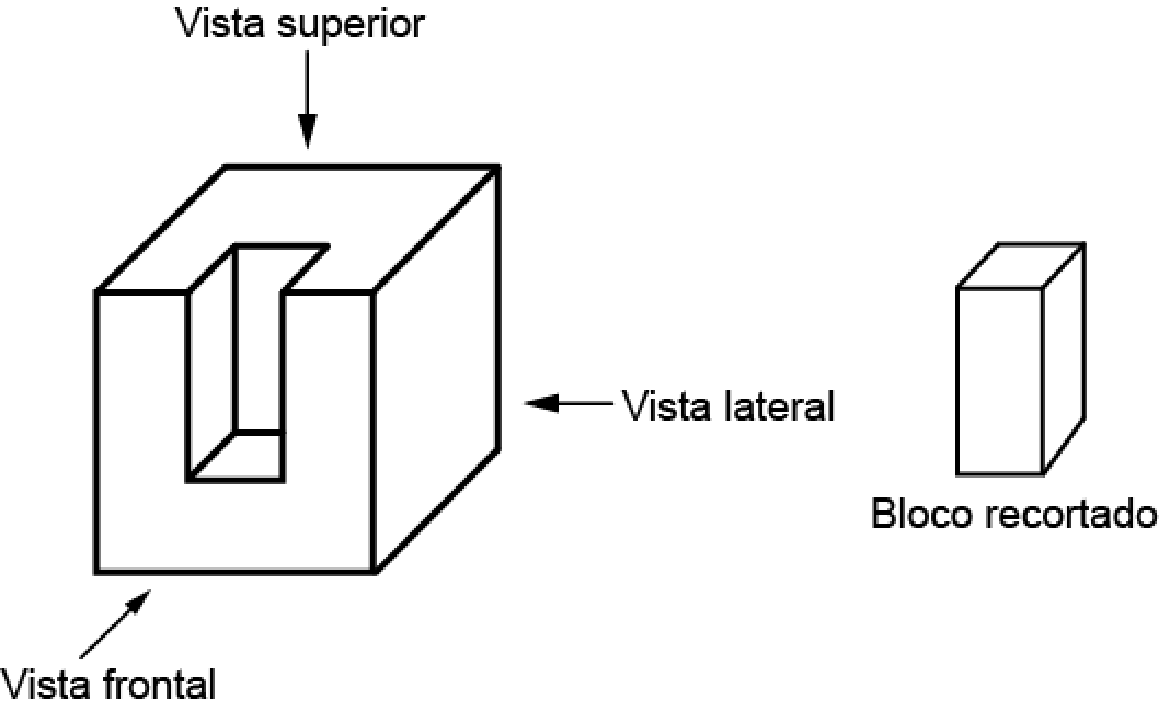

Desenho tridimensional de um cubo com um recorte retangular vertical que entra pela face frontal e chega à face superior, com as setas indicando as posições da vista superior (de cima), da vista lateral (da direita) e da vista frontal (da frente); ao lado, o bloco retangular recortado.

As vistas frontal, lateral e superior que melhor representam o desenho entregue ao torneiro são

Questão oficial do ENEM 2020 (digital), Inep.

Escolha uma alternativa
