Questão do ENEM 2017 · Regular

Ciências da Natureza · item 64059 do Inep

Fusível é um dispositivo de proteção contra sobrecorrente em circuitos. Quando a corrente que passa por esse componente elétrico é maior que sua máxima corrente nominal, o fusível queima. Dessa forma, evita que a corrente elevada danifique os aparelhos do circuito. Suponha que o circuito elétrico mostrado seja alimentado por uma fonte de tensão U e que o fusível suporte uma corrente nominal de 500 mA.

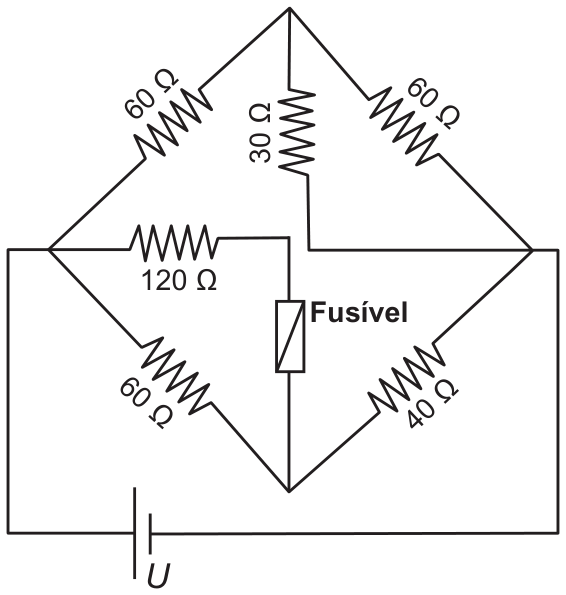

Esquema de circuito em forma de losango com quatro vértices: superior (T), esquerdo (L), direito (R) e inferior (B). Resistores: 60 Ω entre L e T; 60 Ω entre T e R; 30 Ω vertical saindo de T para baixo até um ponto ligado por um fio horizontal a R; 120 Ω horizontal saindo de L até um ponto do qual desce o fusível até B; 60 Ω entre L e B; 40 Ω entre B e R. A fonte U está no fio externo que liga L a R pela parte de baixo do desenho.

Qual é o máximo valor da tensão U para que o fusível não queime?

Questão oficial do ENEM 2017 (regular), Inep.

20 V
40 V
60 V
120 V
185 V

Escolha uma alternativa
