Questão do ENEM 2016 · 2ª aplicação

Ciências da Natureza · item 41814 do Inep

O motor de combustão interna, utilizado no transporte de pessoas e cargas, é uma máquina térmica cujo ciclo consiste em quatro etapas: admissão, compressão, explosão/expansão e escape. Essas etapas estão representadas no diagrama da pressão em função do volume. Nos motores a gasolina, a mistura ar/combustível entra em combustão por uma centelha elétrica.

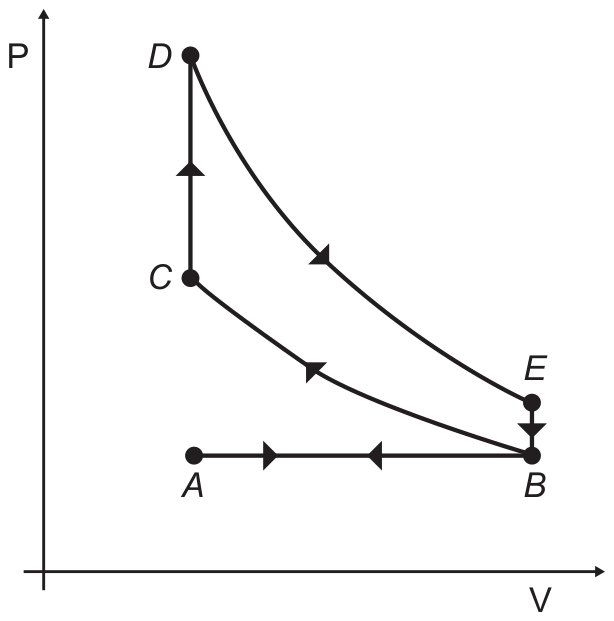

Diagrama de pressão (P, eixo vertical) em função do volume (V, eixo horizontal). Pontos A e B na mesma pressão baixa, A à esquerda (volume menor) e B à direita; seta de A para B e, no mesmo trecho, seta de B para A. De B, uma curva sobe para C (volume menor, pressão maior); de C, segmento vertical até D (mesmo volume, pressão máxima); de D, curva desce até E (volume maior, pressão um pouco acima de B); de E, segmento vertical até B.

Para o motor descrito, em qual ponto do ciclo é produzida a centelha elétrica?

Questão oficial do ENEM 2016 (second-application), Inep.

A
B
C
D
E

Escolha uma alternativa
