Questão do ENEM 2016 · Regular

Ciências da Natureza · item 19553 do Inep

Três lâmpadas idênticas foram ligadas no circuito esquematizado. A bateria apresenta resistência interna desprezível, e os fios possuem resistência nula. Um técnico fez uma análise do circuito para prever a corrente elétrica nos pontos: A, B, C, D e E; e rotulou essas correntes de IA, IB, IC, ID e IE, respectivamente.

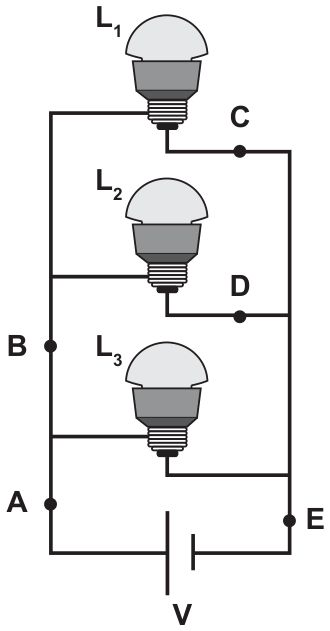

Esquema de circuito: uma bateria V na base, com os pontos A (fio da esquerda) e E (fio da direita) junto a seus terminais. Do fio da esquerda saem três ramos paralelos, cada um com uma lâmpada: L1 (em cima), L2 (no meio) e L3 (embaixo); o ponto B está no fio da esquerda acima do ramo de L3 (por ele passa a corrente de L1 e L2). Os fios de saída de L1 e L2, à direita, têm os pontos C e D, respectivamente, e se juntam ao fio da direita que volta à bateria.

O técnico concluiu que as correntes que apresentam o mesmo valor são

Questão oficial do ENEM 2016 (regular), Inep.

IA = IE e IC = ID.
IA = IB = IE e IC = ID.
IA = IB, apenas.
IA = IB = IE, apenas.
IC = IB, apenas.

Escolha uma alternativa
