Questão do ENEM 2013 · Regular

Ciências da Natureza · item 38783 do Inep

Desenvolve-se um dispositivo para abrir automaticamente uma porta no qual um botão, quando acionado, faz com que uma corrente elétrica i = 6 A percorra uma barra condutora de comprimento L = 5 cm, cujo ponto médio está preso a uma mola de constante elástica k = 5 × 10⁻² N/cm. O sistema mola-condutor está imerso em um campo magnético uniforme perpendicular ao plano. Quando acionado o botão, a barra sairá da posição de equilíbrio a uma velocidade média de 5 m/s e atingirá a catraca em 6 milisegundos, abrindo a porta.

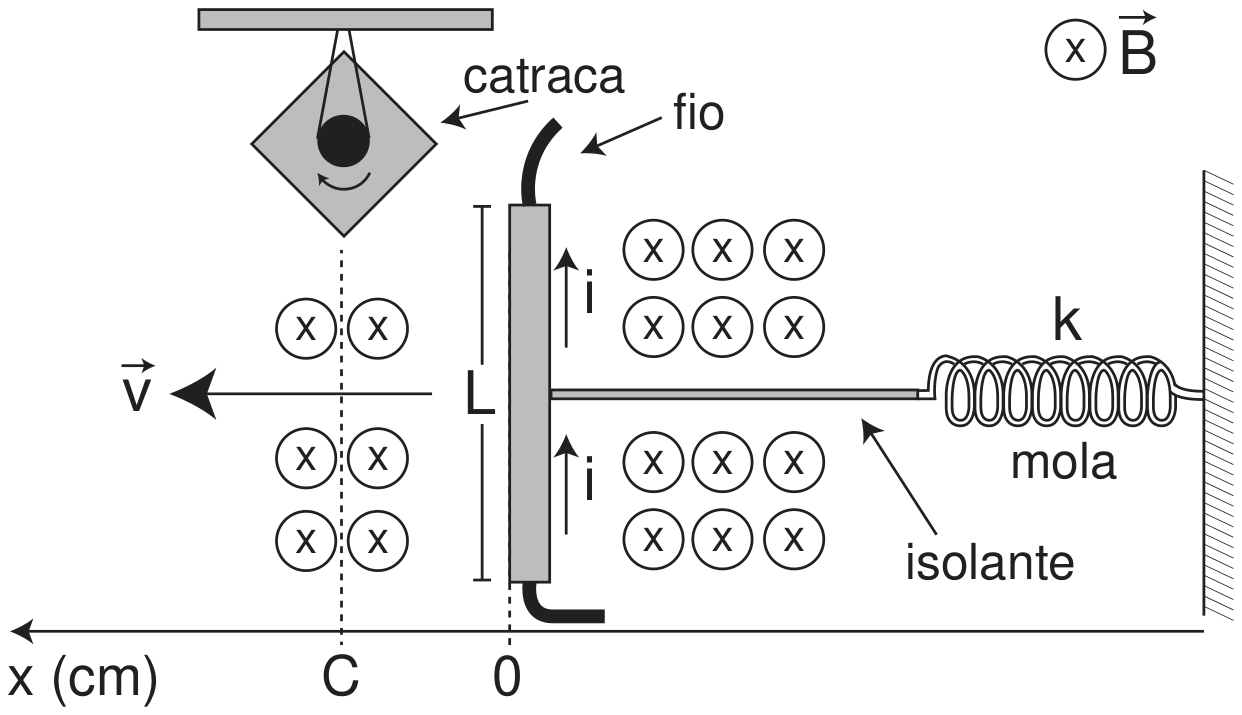

Esquema do dispositivo: uma barra condutora vertical de comprimento L, com corrente i indicada para cima, ligada por um isolante a uma mola de constante k presa a uma parede à direita. O campo magnético B é representado por círculos com x (entrando no plano) ao redor da barra. Uma seta v aponta para a esquerda, em direção à catraca, ligada a uma polia no alto à esquerda. Um eixo x (cm) horizontal abaixo mostra a posição 0 na barra e a posição C na catraca.

A intensidade do campo magnético, para que o dispostivo funcione corretamente, é de

Questão oficial do ENEM 2013 (regular), Inep.

5 × 10⁻¹ T.
5 × 10⁻² T.
5 × 10¹ T.
2 × 10⁻² T.
2 × 10⁰ T.

Escolha uma alternativa
