Questão do ENEM 2013 · Regular

Ciências da Natureza · item 15947 do Inep

Um eletricista analisa o diagrama de uma instalação elétrica residencial para planejar medições de tensão e corrente em uma cozinha. Nesse ambiente existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura. O eletricista deseja medir a tensão elétrica aplicada à geladeira, a corrente total e a corrente na lâmpada. Para isso, ele dispõe de um voltímetro (V) e dois amperímetros (A).

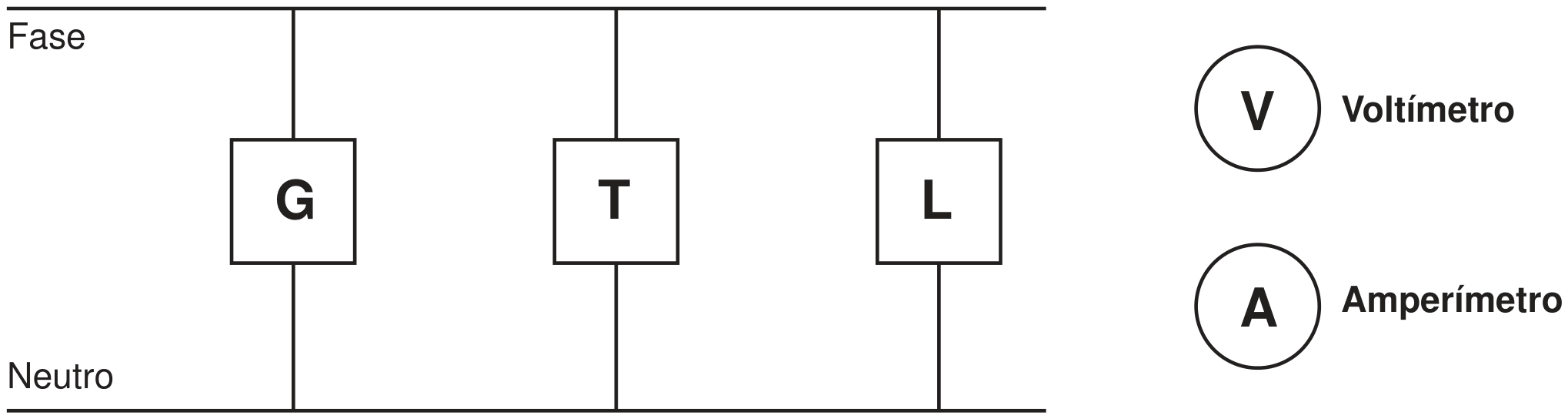

Diagrama de uma instalação: duas linhas horizontais, Fase em cima e Neutro embaixo, com três ramos verticais em paralelo contendo os quadrados G, T e L. À direita, a legenda: círculo com V, Voltímetro; círculo com A, Amperímetro.

Para realizar essas medidas, o esquema da ligação desses instrumentos está representado em:

Questão oficial do ENEM 2013 (regular), Inep.

Escolha uma alternativa
