Questão do ENEM 2012 · Regular

Ciências da Natureza · item 14165 do Inep

O manual que acompanha uma ducha higiênica informa que a pressão mínima da água para o seu funcionamento apropriado é de 20 kPa. A figura mostra a instalação hidráulica com a caixa d’água e o cano ao qual deve ser conectada a ducha.

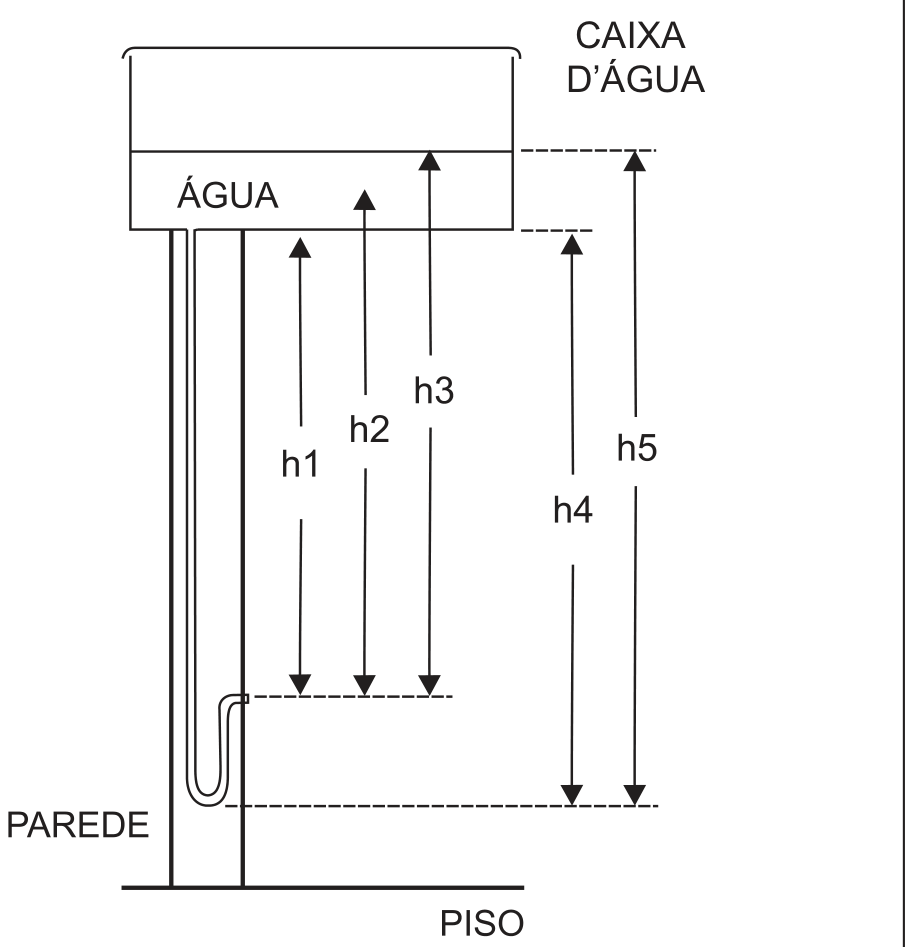

Esquema de uma instalação hidráulica: no alto, uma caixa d’água retangular, com o nível da água indicado por linha tracejada e a palavra ÁGUA; dela desce um cano vertical junto a uma parede até um ponto de saída para a ducha, marcado por linha tracejada; setas verticais indicam as alturas h1, h2 e h3, que partem da saída da ducha e terminam em níveis diferentes da caixa, e as alturas h4 e h5, que partem de um nível mais baixo, próximo à base do cano; rótulos PAREDE e PISO.

O valor da pressão da água na ducha está associado à altura

Questão oficial do ENEM 2012 (regular), Inep.

h1.
h2.
h3.
h4.
h5.

Escolha uma alternativa
