Questão do ENEM 2012 · Regular
Ciências da Natureza · item 10766 do Inep

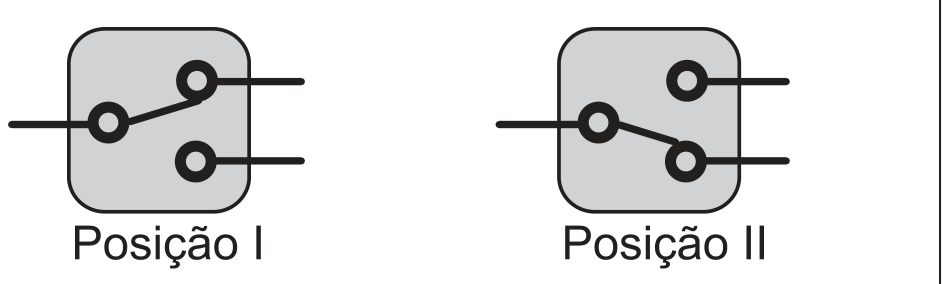

Para ligar ou desligar uma mesma lâmpada a partir de dois interruptores, conectam-se os interruptores para que a mudança de posição de um deles faça ligar ou desligar a lâmpada, não importando qual a posição do outro. Esta ligação é conhecida como interruptores paralelos. Este interruptor é uma chave de duas posições constituída por um polo e dois terminais, conforme mostrado nas figuras de um mesmo interruptor.
Na Posição I a chave conecta o polo ao terminal superior, e na Posição II a chave o conecta ao terminal inferior.
O circuito que cumpre a finalidade de funcionamento descrita no texto é:
Questão oficial do ENEM 2012 (regular), Inep.
Escolha uma alternativa
