Questão do ENEM 2011 · PPL/Reaplicação

Ciências da Natureza · item 71206 do Inep

Uma residência possui dois aparelhos de TV, duas geladeiras, um computador, um ferro elétrico e oito lâmpadas incandescentes. A resistência elétrica de cada equipamento está representada pela figura I. A tensão elétrica que alimenta a rede da residência é de 120 V.

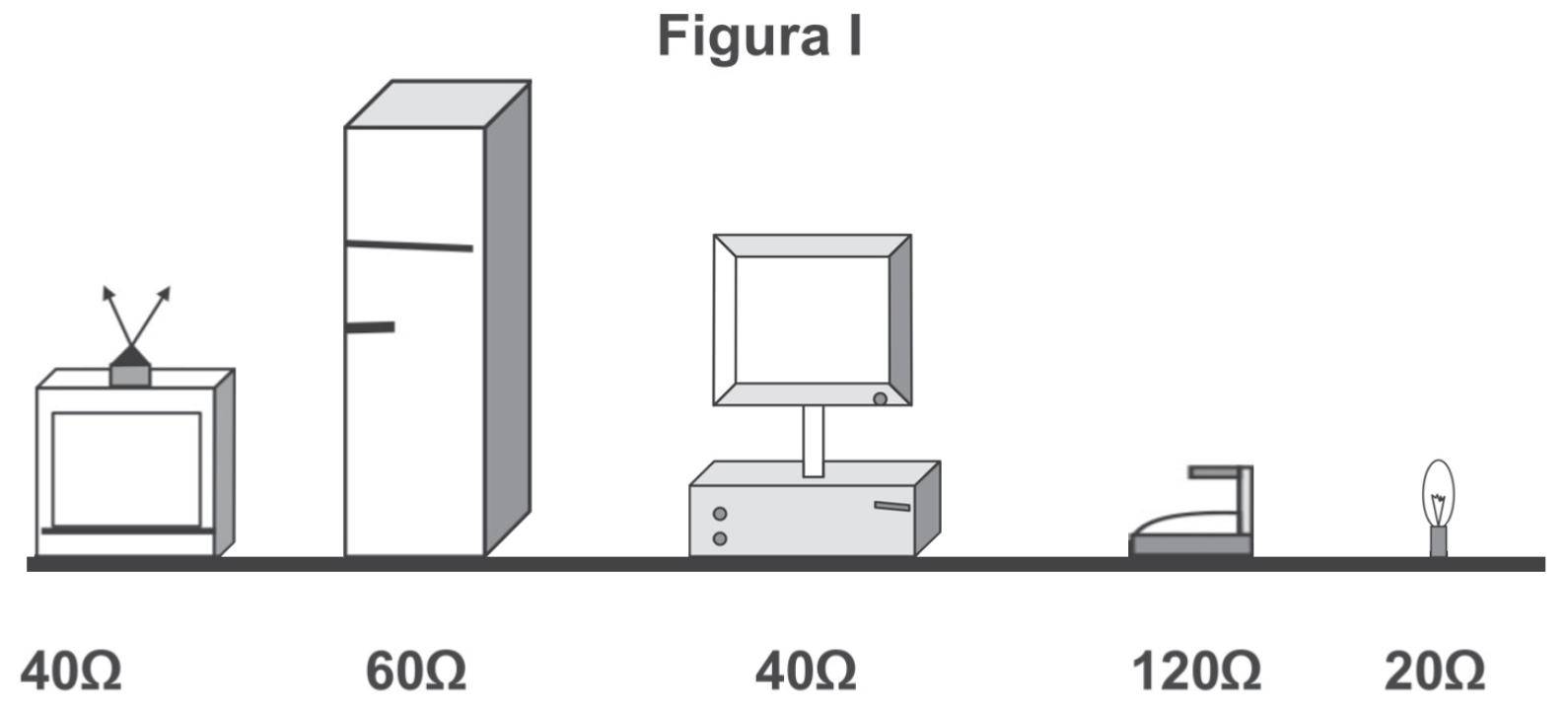

Figura I: cinco aparelhos desenhados lado a lado sobre uma linha, com a resistência de cada um escrita abaixo: televisor, 40 Ω; geladeira, 60 Ω; computador com monitor, 40 Ω; ferro elétrico, 120 Ω; lâmpada, 20 Ω.

Um eletricista fez duas ligações, que se encontram representadas pelas figuras II e III.

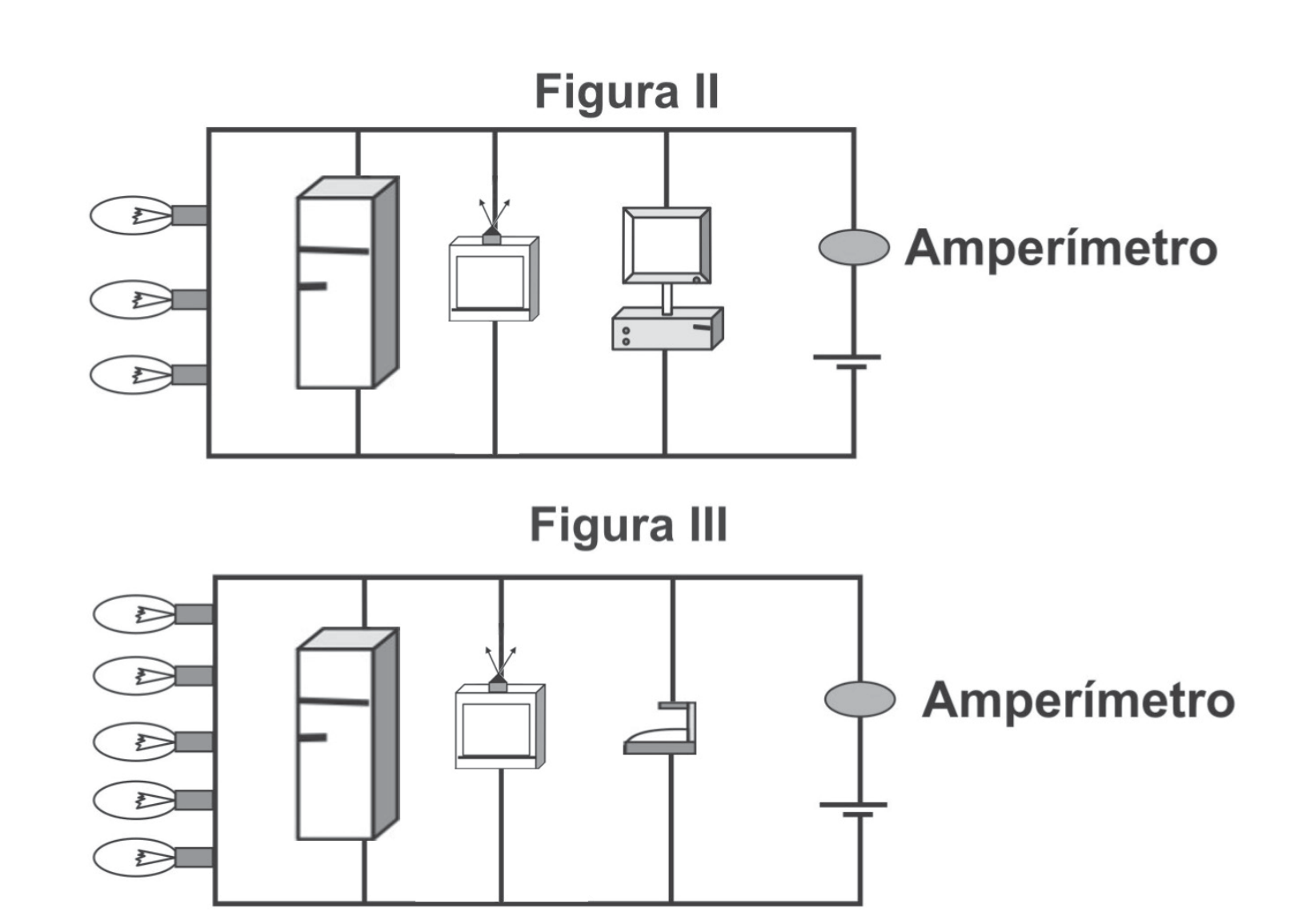

Figuras II e III: dois circuitos retangulares alimentados por uma bateria, com um amperímetro (círculo) no ramo da direita, ao lado da fonte. Na figura II, três lâmpadas encadeadas no lado esquerdo, e ramos verticais com uma geladeira, um televisor e um computador. Na figura III, cinco lâmpadas encadeadas no lado esquerdo, e ramos verticais com uma geladeira, um televisor e um ferro elétrico.

Com base nas informações, verifica-se que a corrente indicada pelo amperímetro da figura

Questão oficial do ENEM 2011 (ppl-reapplication), Inep.

II registrará uma corrente de 10 A.
II registrará uma corrente de 12 A.
II registrará uma corrente de 0,10 A.
III registrará uma corrente de 16,6 A.
III registrará uma corrente de 0,14 A.

Escolha uma alternativa
