Questão do ENEM 2009 · Regular

A instalação elétrica de uma casa envolve várias etapas, desde a alocação dos dispositivos, instrumentos e aparelhos elétricos, até a escolha dos materiais que a compõem, passando pelo dimensionamento da potência requerida, da fiação necessária, dos eletrodutos*, entre outras.

Para cada aparelho elétrico existe um valor de potência associado. Valores típicos de potências para alguns aparelhos elétricos são apresentados no quadro seguinte:

Aparelhos | Potência (W) Aparelho de som | 120 Chuveiro elétrico | 3.000 Ferro elétrico | 500 Televisor | 200 Geladeira | 200 Rádio | 50

*Eletrodutos são condutos por onde passa a fiação de uma instalação elétrica, com a finalidade de protegê-la.

A escolha das lâmpadas é essencial para obtenção de uma boa iluminação. A potência da lâmpada deverá estar de acordo com o tamanho do cômodo a ser iluminado. O quadro a seguir mostra a relação entre as áreas dos cômodos (em m²) e as potências das lâmpadas (em W), e foi utilizado como referência para o primeiro pavimento de uma residência.

Área do Cômodo (m²) | Potência da Lâmpada (W) — Sala/copa/cozinha | Potência da Lâmpada (W) — Quarto, varanda e corredor | Potência da Lâmpada (W) — Banheiro Até 6,0 | 60 | 60 | 60 6,0 a 7,5 | 100 | 100 | 60 7,5 a 10,5 | 100 | 100 | 100

Obs.: Para efeitos dos cálculos das áreas, as paredes são desconsideradas.

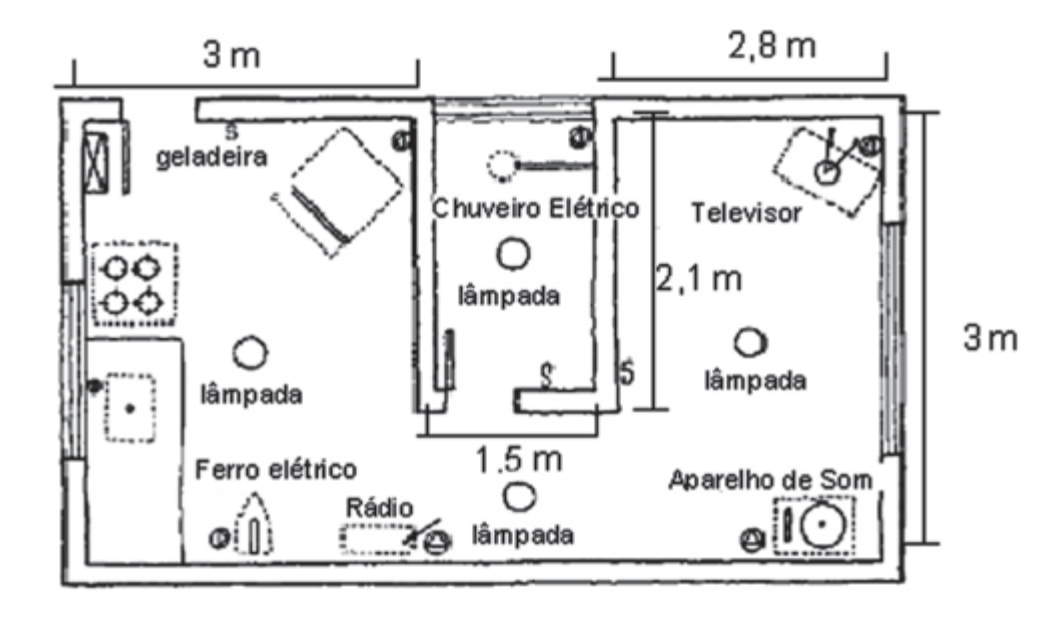

Considerando a planta baixa fornecida, com todos os aparelhos em funcionamento, a potência total, em watts, será de

Questão oficial do ENEM 2009 (regular), Inep.
